机械公差查询软件

本文字数统计：4428 字

机械公差app是一款可以在手机上查询机械工程中的各种公差的安卓应用。还可以用于计算测量。查询结果图文并茂，更直观更简单，为工业制图的用户们带来了巨大的便利，感兴趣的朋友欢迎来网站排行榜下载体验。

机械公差软件介绍

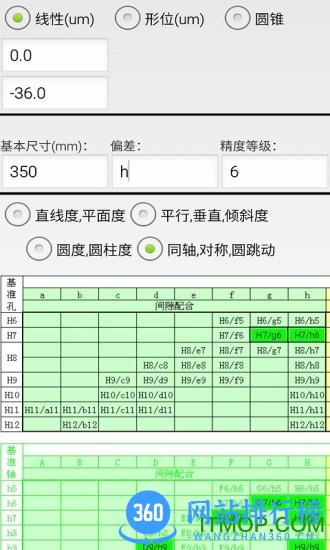

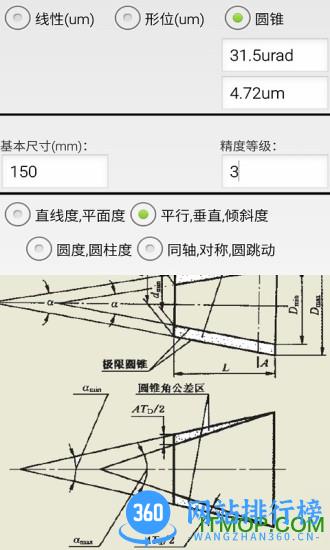

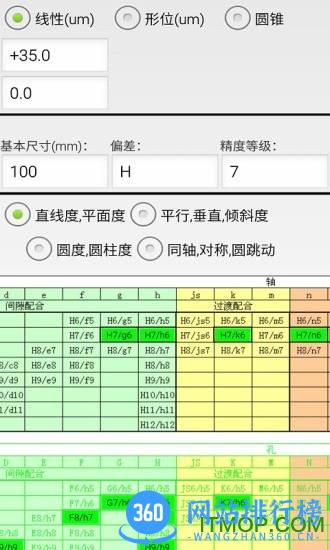

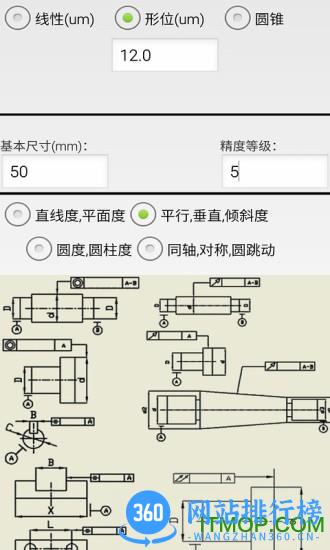

Tolerance机械公差查询安卓手机版用于查询机械工程中的线性尺寸公差、形状位置公差和圆锥角公差。线性尺寸公差查询除用户能手工输入外，还具有优先配合查询和直接点选轴、孔双查询功能。形位公差和角度公差具有图形提示功能。查询结果图文并茂，简单直观。

软件是机械设计、加工等从业者和学生，尤其是现场施工人员的好工具。望大家喜欢和支持！

机械制图常用形位公差

一、形状公差

1. 直线度

直线度公差是实际直线对理想直线的允许变动量，限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。

2. 平面度

平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。

3. 圆度

圆度，是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。

4.圆柱度

圆柱度，指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差，限制了被测圆柱面的形状误差，是圆柱的实际形状相对理想形状的最大允许变动量。

圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。

圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。

二、位置公差

1.平行度

平行度，指两平面或者两直线平行的程度，即其中一平面（边）相对于另一平面（边）平行的误差最大允许值。

2.垂直度

垂直度：用于评价直线之间、平面之间或平面与直线之间的垂直状态，公差带为垂直于基准线（面）的两个平行平面之间的区域，两个平行平面间的距离为t（t=0.06），被测线（面）必须位于这两个平面之间。

3.倾斜度

倾斜度，与垂直度相似。

更新日志

V1.06 增加未注公差查询功能

V1.07 改善用户体验

V1.08 修正高版本系统闪退

V1.9 修正个别启动闪退

V2.0 增强内部稳定性

V2.1 修正一处尺寸公差错误

V2.2 增加配合图示功能

V2.3 内部更新
